东莞综合布线系统_粗缆结构介绍

发布时间：2014-3-13　浏览：6268 次

在东莞综合布线系统中，常使用的还有细缆结构与粗缆结构，下面就综合布线中细缆结构介绍如下：

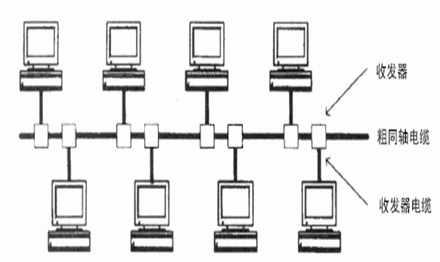

粗缆　(RG-11)的直径为1.27厘米，最大传输距离达到500米。由于直径相当粗，因此它的弹性较差，不适合在室内狭窄的环境内架设。粗缆结构如下图：

1、综合布线中粗缆结构解析如下：

网络接口适配器：网络中每个结点需要一块提供A U I接口的以太网卡

收发器（transceiver）

收发器电缆：用于连接结点和外部收发器，通常称为A U I电缆

电缆系统：用于连接粗缆以太网的电缆系统。包括：

--粗缆（RG - 11A/U）：直径为10mm，特征阻抗为50Ω的粗同轴电缆，每隔2.5m有一个标记；

--N系列连接器插头：安装在粗缆段的两端；

--N系列桶型连接器：用于连接两段粗缆；

--N系列终端匹配器。

--中继器。

2、粗缆结构的主要技术参数：

（1）最大干线段长度： 500m；

（2）中继器：对于使用粗缆的以太网，每个干线段的长度不超过500m，可用中继器连接两个干线来扩充主干电缆的长度，每个以太网中最多可以使用4个中继器，连接5段干线电缆。

（3）最大网络干线电缆长度：2500m；

（4）每条干线支持的最大结点数：100；

（5）收发器之间最小距离：2.5m。
